上海川滬閥門有限公司
  1. 首頁
  2. 產品中心
  3. 氣動調節閥
  4. 氣動衛生級調節閥

氣動衛生級調節閥

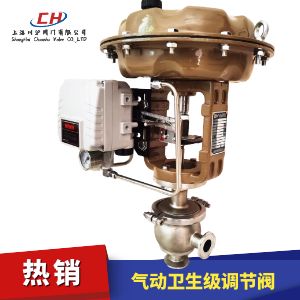

氣動衛生級調節閥圖片
閥體材質 304不銹鋼、316不銹鋼
公稱通徑 DN25~100mm
壓力范圍 1.0、1.6Mpa
閥蓋形式 標準型(-40~150℃)
適用介質 純凈水、飲料、藥劑等
控制附件 HEP定位器、YT定位器、西門子定位器、山武定位器、電磁閥、限位開關、保位閥、手輪
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

氣動衛生級調節閥 型號：ZTRS

氣動衛生級調節閥是由氣動多彈簧薄膜執行機構和衛生級調節閥組成，閥門連接形式多為卡箍式，衛生級氣動調節閥采用角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。

閥門定位器
氣動衛生級調節閥標配HEP閥門定位器，控制信號4-20mA（選配帶反饋信號4-20mA）。氣動調節閥可以配國產YT-1000L型定位器或者是進口閥門定位器，如山武定位器、西門子定位器、韓國永泰定位器等進口品牌定位器。

氣動衛生級調節閥 技術參數

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100
閥座直徑 dN(mm) 15 20 25 32 40 50 65 80 100
額定流量系數KV 線性 5.2 6.3 6.9 11.2 17.6 27.5 44.7 69.3 110
等百分 4.8 5.6 6.3 10.5 16 25 40.5 63.6 100
額定行程 10 16 25 40
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34
公稱壓力 卡箍式、螺紋式、法蘭式（無特殊要求按卡箍式連接為準）
閥蓋形式 標準型-17～+230℃、高溫型+230～+450℃
壓蓋型式 螺栓壓緊式
密封填料 三元乙丙橡膠、聚四氟乙烯
閥芯形式 單座柱塞型閥芯
流量特性 線性、等百分比

氣動衛生級調節閥 零部件參數

零部件 材質
閥體 304 314 316 316L
閥蓋 304 314 316 316L
墊片 聚四氟乙烯(PTFE)
閥內件 304 314 316 316L
卡箍 304 314 316 316L
填料 V型聚四氟乙烯(PTFE)

氣動衛生級調節閥 性能參數

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

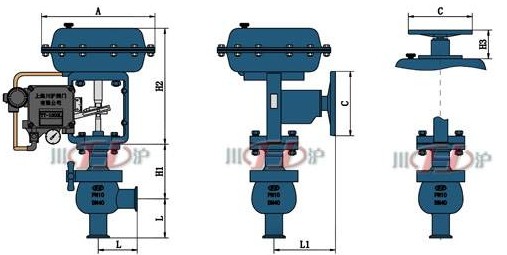

氣動衛生級調節閥 結構圖

氣動衛生級調節閥結構圖

氣動衛生級調節閥 外形尺寸

公稱通徑 DN(mm) 25 40 50 65 80
L 100 105 105 155 155
L0 100 125 125 175 175
H1 470 480 480 510 510
H3 180 180 180 236 236
L1 289 289 289 347 347
A 282 22 282 360 360
D 220 220 220 270 270
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要氣動衛生級調節閥產品詳細樣本。
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥（材質碳鋼、配HEP定位器、控制信號4-20mA）
  • 氣動單座調節閥
  • 氣動調節閥
    氣動單座調節閥（材質不銹鋼、配HEP定位器、控制信號4-20mA）
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥（材質碳鋼、配HEP定位器、控制信號4-20mA）
  • 氣動套筒調節閥
  • 氣動調節閥
    氣動套筒調節閥（材質不銹鋼、配HEP定位器、控制信號4-20mA）
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥（材質不銹鋼、氣動薄膜執行器、配YT型定位器、控制信號4-20mA）
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥（材質不銹鋼、氣動薄膜執行器、西門子定位器、控制信號4-20mA）
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥（材質不銹鋼、氣動薄膜執行器、國產智能定位器帶HART、控制信號4-20mA）
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥（材質鑄鋼、氣動薄膜執行器、ABB智能定位器、控制信號4-20mA）
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥（材質碳鋼襯氟、帶波紋管、配HEP定位器、控制信號4-20mA）
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥（材質碳鋼襯氟、適合腐蝕性介質、配HEP定位器、控制信號4-20mA）
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥（材質不銹鋼襯氟、配HEP定位器、控制信號4-20mA）
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥（材質碳鋼襯氟、配YTC-3300型韓國永泰定位器、控制信號4-20mA）
  • 氣動襯氟調節閥
  • 氣動調節閥
    氣動襯氟調節閥（材質碳鋼襯氟、配azbil阿自倍爾智能定位器、控制信號4-20mA）
  • 氣動隔膜調節閥
  • 氣動調節閥
    氣動隔膜調節閥（材質碳鋼、內襯四氟套、配HEP定位器、控制信號4-20mA）
  • 氣動三通調節閥
  • 氣動調節閥
    氣動三通調節閥（材質不銹鋼、三通分流、配HEP定位器、控制信號4-20mA）
  • 氣動雙座調節閥
  • 氣動調節閥
    氣動雙座調節閥（材質不銹鋼、配YT型定位器、控制信號4-20mA）
  • 氣動低溫調節閥
  • 氣動調節閥
    氣動低溫調節閥（材質不銹鋼、帶低溫管、低溫型、控制信號4-20mA）
  • 氣動高溫調節閥
  • 氣動調節閥
    氣動高溫調節閥（材質碳鋼、帶散熱片、高溫型、配山武智能定位器）
  • 氣動高溫調節閥
  • 氣動調節閥
    氣動高溫調節閥（材質碳鋼、帶散熱片、高溫型、配HEP型定位器）
  • 氣動高溫調節閥
  • 氣動調節閥
    氣動高溫調節閥（材質鉻鉬鋼、帶散熱片、高溫型、配HEP型定位器）
  • 氣動衛生級調節閥
  • 氣動調節閥
    氣動衛生級調節閥（材質不銹鋼、卡箍連接、衛生級、配HEP型定位器）
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥（材質碳鋼、帶手輪、配HEP型定位器、控制信號4-20mA）
  • 氣動焊接調節閥
  • 氣動調節閥
    氣動焊接調節閥（材質碳鋼、焊接連接、配HEP型定位器、控制信號4-20mA）
  • 氣動小流量調節閥
  • 氣動調節閥
    氣動小流量調節閥（材質不銹鋼、內螺紋連接、配YT型定位器、控制信號4-20mA）
  • 氣動小流量調節閥
  • 氣動調節閥
    氣動小流量調節閥（材質不銹鋼、內螺紋連接、配HEP型定位器、控制信號4-20mA）

氣動衛生級調節閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

氣動衛生級調節閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
